粘土質(zhì)保溫磚和高鋁質(zhì)保溫磚區(qū)別在于兩者的原料成分構(gòu)成，兩種耐火材料都屬于隔熱保溫磚，隔熱耐火材料是指氣孔率高、體積密度低，導(dǎo)熱率低的耐火材料，隔熱耐火材料又稱之為輕質(zhì)耐火材料，它包括隔熱耐火制品、耐火纖維和耐火纖維制品。

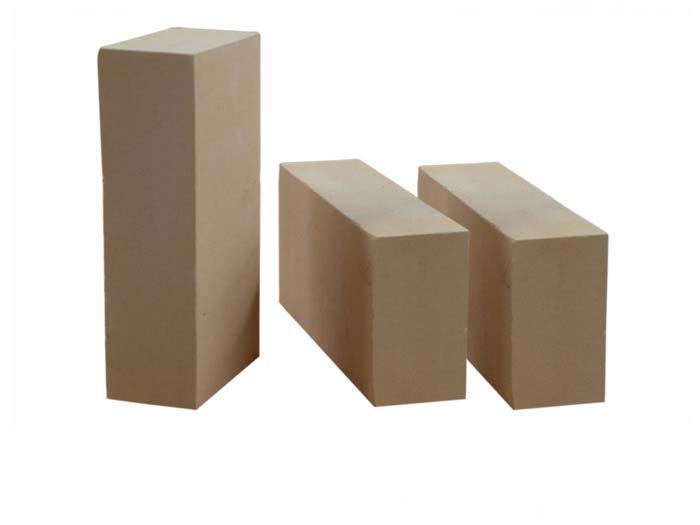

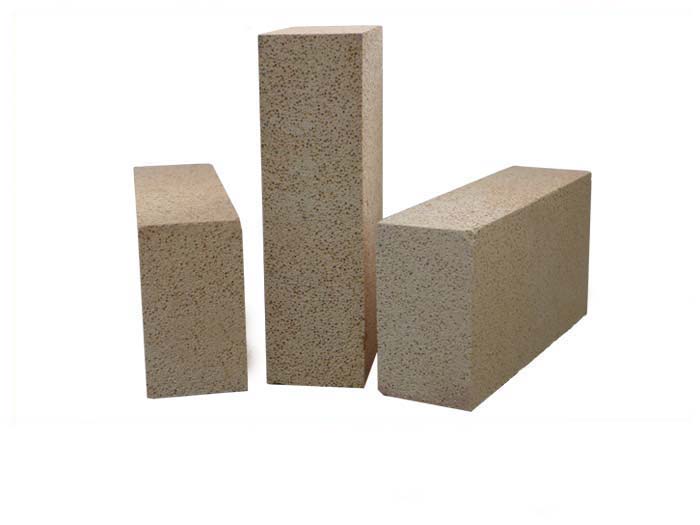

高鋁質(zhì)保溫磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強(qiáng)度1～8MPa?？篃嵴鹦阅茌^好。高鋁質(zhì)隔熱耐火磚具有體積密度小、導(dǎo)熱系數(shù)低、隔熱性能優(yōu)異、質(zhì)量穩(wěn)定的特點(diǎn)。可用于各類高溫爐窯的內(nèi)襯或隔熱層。采用機(jī)制一次成型，燒毀加入物法制造工藝外，同時(shí)保留傳統(tǒng)泡沫致輕法，澆注成型，制品斷面結(jié)構(gòu)均勻，氣孔形成互補(bǔ)貫通的蜂窩狀，從而制品耐壓強(qiáng)度與隔熱性能均能達(dá)到理想水平。所有制品外形全部進(jìn)行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。 粘土質(zhì)隔熱耐火磚Al2O3含量一般多在40％以上，F(xiàn)e2O3含量小于2.0～2.5％。配料中熟料為65～85％，結(jié)合粘土為35～15％。將粉碎的結(jié)合粘土和磨細(xì)的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成，性能較好。粘土磚在高溫下呈弱酸性。

因此粘土質(zhì)保溫磚和高鋁質(zhì)保溫磚區(qū)別在給熱保溫性能上的區(qū)別不是很明顯，隔熱耐火材料的特點(diǎn)是氣孔率高、一般40%-85%；體積密度低低于1.5g/cm3;熱導(dǎo)率低，一般低于1.0W（m.K）.它作用工業(yè)窯爐的隔熱材料，可減少爐窯散熱損失，節(jié)省能源，并可減輕熱工設(shè)備的質(zhì)量。隔熱耐火材料機(jī)械強(qiáng)度、耐磨損性和抗渣侵蝕性較差，不宜于窯爐的承重結(jié)構(gòu)和直接接觸熔渣、爐料、熔融金屬等部位。
